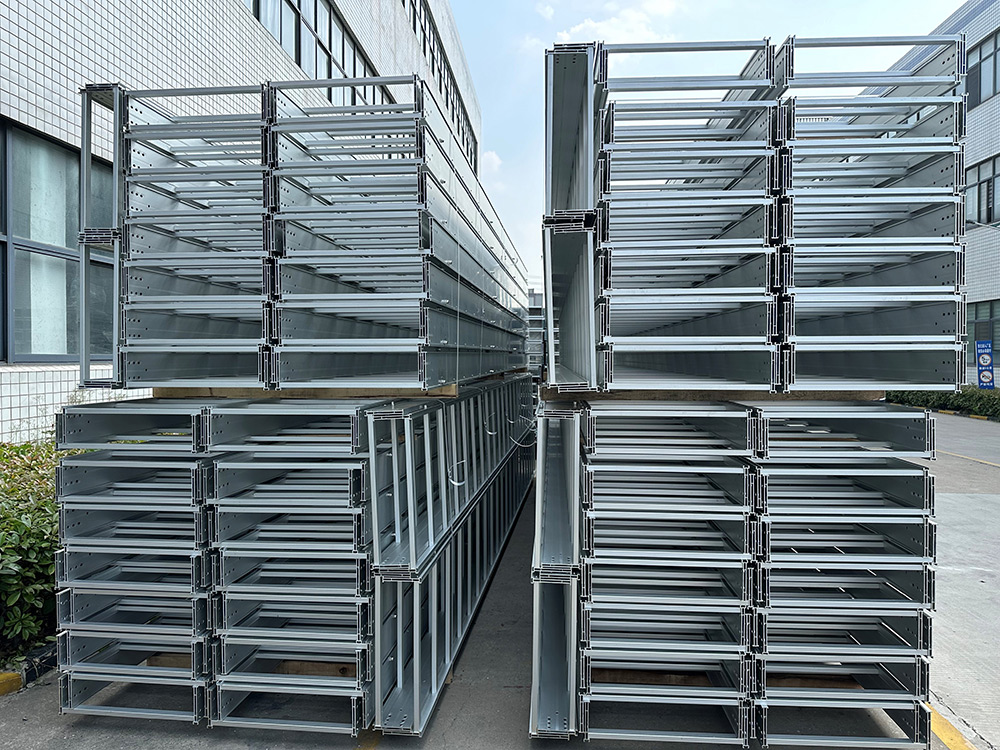

Pemasangan Baki Kabel
1. Tata letak umum baki kabel harus memiliki jarak terpendek, ekonomis dan masuk akal, pengoperasian yang aman, dan harus memenuhi persyaratan pemasangan konstruksi, pemeliharaan, dan pemasangan kabel.
2. Baki kabel harus memiliki kekakuan dan kekuatan yang cukup untuk memberikan dukungan yang andal pada kabel.
3. Setelah kabel dipasang, defleksi baki kabel tidak boleh lebih dari 1/200 bentang baki kabel. Bila bentang baki kabel >6000 mm, defleksinya tidak boleh lebih besar dari 1/150 bentang baki kabel.
4. Baki kabel harus dipasang sesering mungkin pada bangunan dan struktur (seperti dinding, kolom, balok, pelat lantai, dll.), dan bekerja sama dengan profesional teknik sipil.
5. Apabila baki kabel dipasang dengan rak pipa proses, baki kabel harus disusun pada salah satu sisi rak pipa.
6. Bila baki kabel dipasang paralel dengan berbagai saluran pipa, jarak bersihnya harus memenuhi persyaratan berikut:
6.1 Baki kabel tidak boleh kurang dari 400mm bila dipasang secara paralel dengan pipa proses umum (seperti pipa udara bertekanan, dll.). 6.2 Jika baki kabel dipasang sejajar dengan pipa cairan korosif, jaraknya tidak boleh kurang dari 500 mm.
6.3 Baki kabel tidak boleh dipasang sejajar dengan pipa yang mengalirkan cairan korosif atau di atas pipa yang mengangkut gas korosif. Jika tidak dapat dihindari, ukurannya tidak boleh kurang dari 500mm. Dan partisi anti korosi harus digunakan untuk memisahkannya.
6.4 Baki kabel dipasang sejajar dengan pipa termal. Jika pipa termal memiliki lapisan insulasi, maka tidak boleh kurang dari 500 mm, dan jika tidak memiliki lapisan insulasi, tidak boleh kurang dari 1000 mm.
6.5 Baki kabel tidak boleh dipasang sejajar dengan pipa termal. Jika tidak dapat dihindari untuk memasangnya sejajar dengan pipa termal, ukurannya tidak boleh kurang dari 1000 mm, dan tindakan insulasi yang efektif harus dilakukan di antaranya.
7. Ketika baki kabel melintasi berbagai saluran pipa, jarak bersih harus memenuhi persyaratan berikut:
7.1 Ketika baki kabel melintasi pipa proses umum, ukurannya tidak boleh kurang dari 300mm.
7.2 Ketika baki kabel melintasi bagian bawah pipa cairan korosif atau bagian atas pipa gas korosif, lebarnya harus tidak kurang dari 500mm, dan baki kabel harus dilindungi oleh penutup anti korosi di persimpangan, dan panjangnya penutupnya tidak boleh kurang dari d+2000mm (d adalah diameter luar pipa).
7.3 Ketika baki kabel melintasi pipa termal, jika pipa termal memiliki lapisan insulasi, maka harus tidak kurang dari 500 mm, dan jika tidak memiliki lapisan insulasi, maka harus tidak kurang dari 1000 mm, dan baki kabel harus dilindungi. oleh papan insulasi (seperti papan asbes) di persimpangan, dan panjang papan insulasi tidak boleh kurang dari d+2000mm. (d adalah diameter luar lapisan isolasi pipa termal)
8. Bila baki kabel dipasang menembus dinding, alat penyegel harus digunakan sesuai dengan kondisi lingkungan:
8.1 Ketika baki kabel melewati dinding dari lingkungan normal ke lingkungan tahan api dan tahan ledakan, perangkat penyegel yang sesuai harus dipasang di dinding.
8.2 Ketika baki kabel melewati dinding dari dalam ruangan ke luar ruangan, tindakan perlindungan hujan harus dilakukan di bagian luar dinding.
8.3 Saat kabelbakidipasang dari dalam ruangan melalui dinding ke tempat yang lebih tinggi di luar ruangan, kabelbakiharus dimiringkan ke bawah dan diperpanjang untuk jarak yang sesuai sebelum dipasang ke atas untuk mencegah air hujan mengalir ke ruangan melalui kabelbaki.
8.4 Saat kabelbakimelewati sambungan ekspansi dan penyelesaian, kabelbakiharus diputuskan, dan jarak pemutusan harus sekitar 100mm.
9. Bila ada dua set kabelbakis dipasang pada balok yang sama, jarak bersih antara dua set kabelbakis tidak boleh kurang dari 50mm.
10. Saat kabelbakiuntuk pemasangan kabel 10kV ke atas dipasang dalam beberapa lapisan, jarak antar lapisan umumnya tidak kurang dari 300mm.
2. Memenuhi elemen dasar
Saat mengaturbaki, perlu dilakukan perbandingan yang komprehensif berdasarkan tiga faktor dasar yaitu operabilitas, rasionalitas ekonomi, dan kelayakan teknis, jika tidak maka tidak mungkin menentukan solusi terbaik. Pada saat yang sama, Henan Cable TsinarPabrik mengingatkan bahwa persyaratan pemasangan kabel, konstruksi dan pemasangan, serta perawatan yang mudah juga harus dipenuhi.
3. Jarak peletakan
Pabrik Baki Kabel Henan mengingatkan hal itu ketikakabelbakidiletakkan secara horizontal, ketinggian dari tanah tidak boleh kurang dari 2,5 meter. Jika diletakkan secara vertikal, perlu dipasang pelat penutup logam untuk perlindungan pada posisi di bawah 1,8 meter dari permukaan tanah. Namun, jikakabelbakidiletakkan di ruang listrik khusus, tidak perlu memasang pelat penutup pelindung. Selain itu, Pabrik Baki Kabel Henan mengingatkan bahwa jika baki kabel perlu diletakkan secara horizontal di jalur manusia dan kuda atau mezzanine peralatan, dan jaraknya masih di bawah dua setengah meter, beberapa tindakan perlindungan grounding juga harus diambil.
4. Ketahanan korosi
Jika kabel lewat,kabelbakidan braket penyangga digunakan di lingkungan yang korosif, Pabrik Baki Kabel Henan memperkenalkan bahwa perlu menggunakan akabelbakiyang telah diberi perlakuan anti korosi atau terbuat dari bahan kaku tahan korosi, dan ketahanan korosinya harus memenuhi standar. Shandong Bolt Electrical Equipment Co., Ltd. merekomendasikan memilih akabelbakiTerbuat dari paduan aluminium, yang memiliki ketahanan korosi yang lebih baik.
